Радиовысотомер РВ-5МД1 IIC (IIC-РВ-5М)

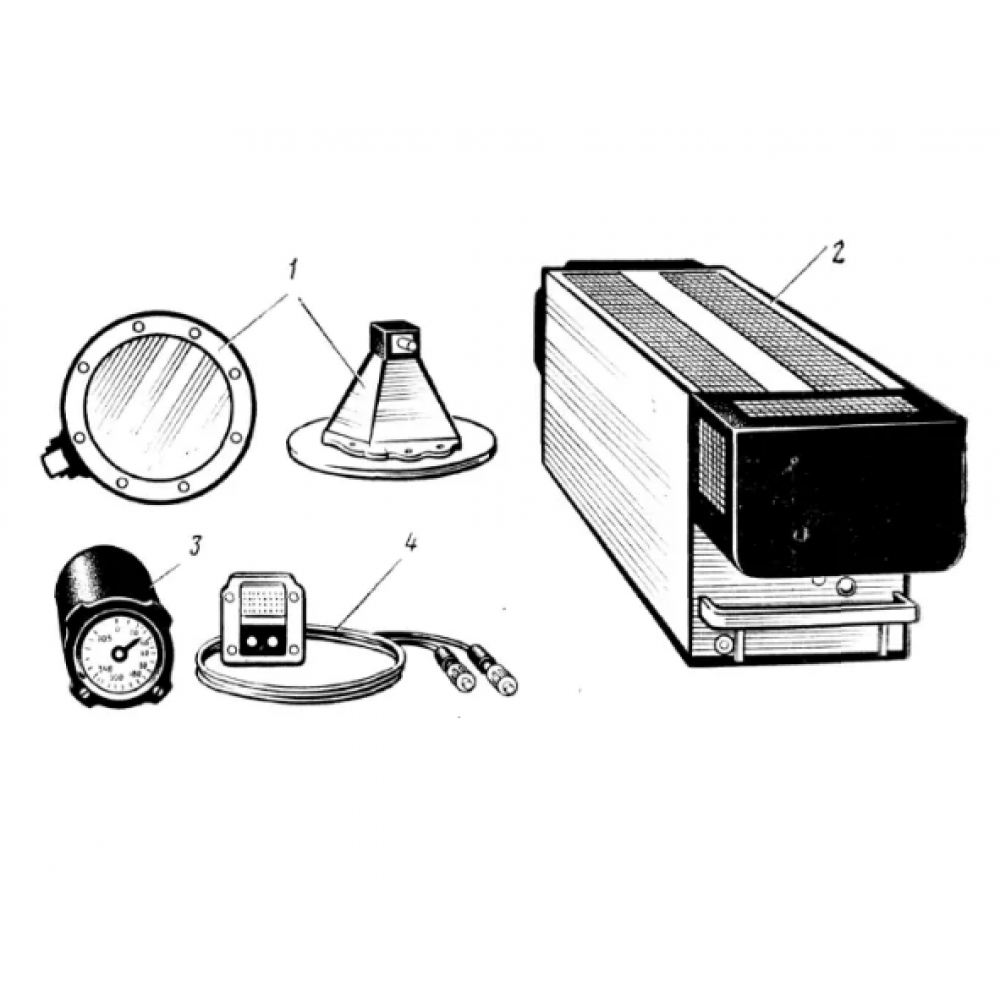

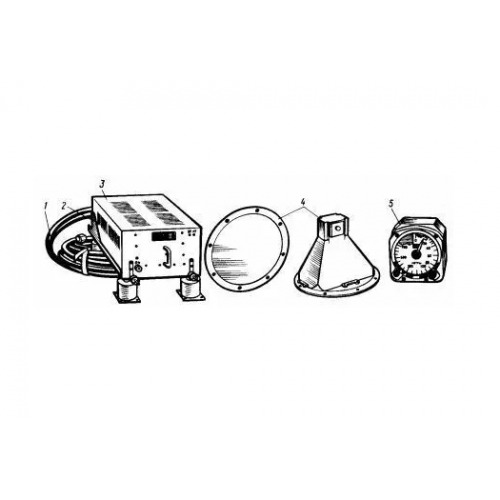

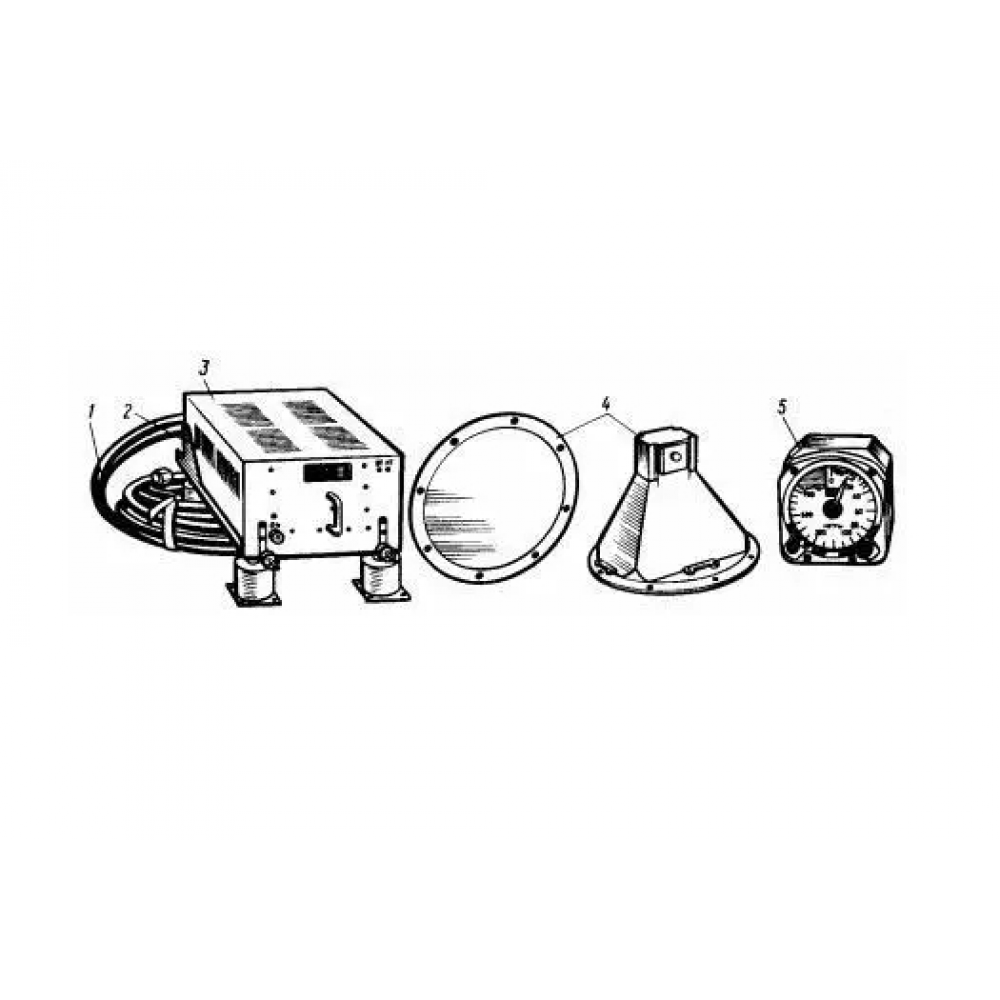

Стоимость комплекта по запросу. Радиовысотомер РВ-5МД1 предназначен для непрерывного автоматического измерения истинной высоты полета самолета в любых метеоусловиях днем и ночью и выдачи экипажу: В комплект РВ-5МД1 входит: 1. АФУ (с кабелем РК50-4-11 и разъёмами СР-50-157ФВ) - 1 комплект. 2. Рама приёмопередатчика РА-5 - 1 штука. 3. Блок приёмопередатчика ПП-5МД1 - 1 штука. 4. Антенны рупорного типа АР5-1 - 2 штуки. 5. Указатель высоты УВ-5М - 2 штуки. В комплект РВ входит: - Две антенны рупорного типа АР5-1 – в нижней части фюзеляжа самолета, приемная антенна в районе шпангоутов в передающая. - Блок приёмопередатчика ПП-5МД1 (РВ-5МД1) в отсеке радиооборудования между шпангоутами. Размещение антенн и блока приёмопередатчика РВ -5М - Указатель высоты УВ-5М – на средней панели приборной доски кабины экипажа. Комплект питается постоянным током, напряжением 28,5В и переменным током напряжением 115 В, частотой 400 Гц. - визуальных данных о текущей высоте на стрелочный прибор; - звукового и светового сигналов о пролете самолета заранее установленной летчиком заданной высоты; - светового сигнала об отказе радиовысотомера. Радиовысотомер обеспечивает: - возможность проверки исправности в режиме встроенного контроля; - автоматическое отключение электропитания при полете за пределами диапазона измеряемых высот и автоматическое включение электропитания радиовысотомера при снижении до этой высоты. Все данные выдаются с заданной точностью только при горизонтальном полете самолета и при углах крена и тангажа не более 15°. Основные характеристики РВ-5М Диапазон измеряемых высот - 0 - 750м; Погрешность измерения высоты по указателю: на высотах от 0 до 10м - ±0,8м; на высотах от 10 до 750м - ±8 %; Погрешность сигнализации заданной высоты относительно показаний указателя: на высотах от 2 до 10м - ±0,5м; на высотах от10 до 750м - ±5%; Среднее значение рабочей частоты - 4300 МГц; Выходная мощность передатчика - не менее 0,4 Вт; Время непрерывной работы - до 6 ч; Потребляемый ток: от сети напряжения 115В, частотой 400 Гц - 0,6А; от сети постоянного тока напряжением 27В - 0,4А. Радиовысотомер работает по принципу измерения времени запаздывания отраженного от земли сигнала относительно прямого при постоянной скорости распространения электромагнитных колебаний. Излучаемые передающей антенной частотно-модулированные (ЧМ) колебания СВЧ отражаются от земной поверхности, принимаются приемной антенной и поступают на балансный смеситель (отраженный сигнал). Одновременно на балансный смеситель подаются колебания от генератора передатчика (прямой сигнал) при их излучении к земле. Путъ отраженного сигнала зависит от высоты полета по линейному закону и значительно превышает путь прямого сигнала. За время, прошедшее с момента излучения к земле ЧМ сигнала, частота которого изменяется по пилообразному закону, до момента прихода отраженного сигнала частота генератора изменится. Поэтому на балансном смесителе будут два сигнала различной частоты. Напряжение разностной частоты, пропорциональное высоте полета, преобразуется, фильтруется, ограничивается по амплитуде и поступает на счетчик. На выходе счетчика образуется напряжение, также пропорциональное высоте полета, которое усиливается и поступает на указатель высоты. Для преобразования данных о высоте полета в угол поворота стрелки указателя применяется потенциометрическая следящая система.
